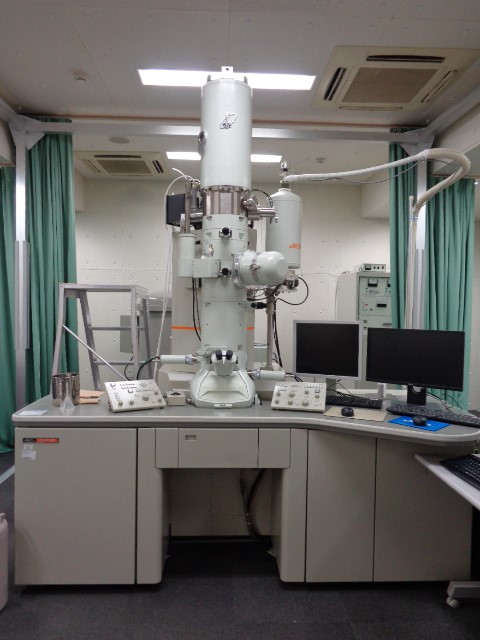

電子顕微鏡
電界放出形走査電子顕微鏡 (FE-SEM)

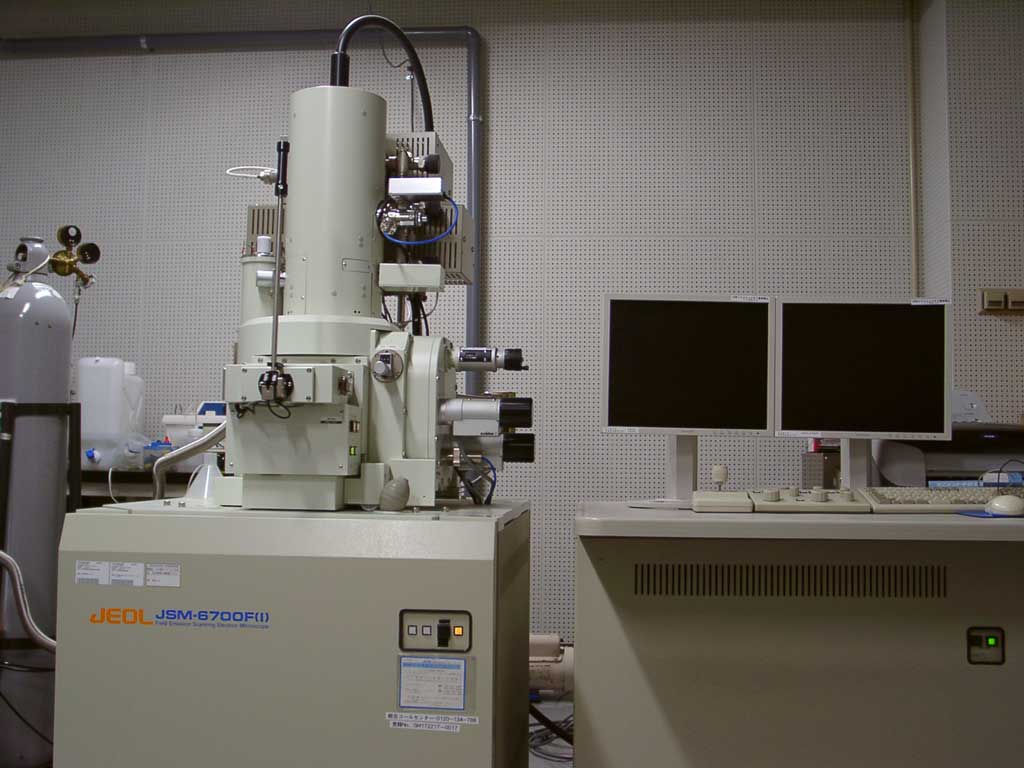

JEOL JSM-6700F
加速電圧0.5〜30kVで、二次電子像、反射電子像を観察します。導電処理にはカーボンコーターを提供します。
[設置場所:山手4号館103]
集束イオンビーム加工機 (FIB)

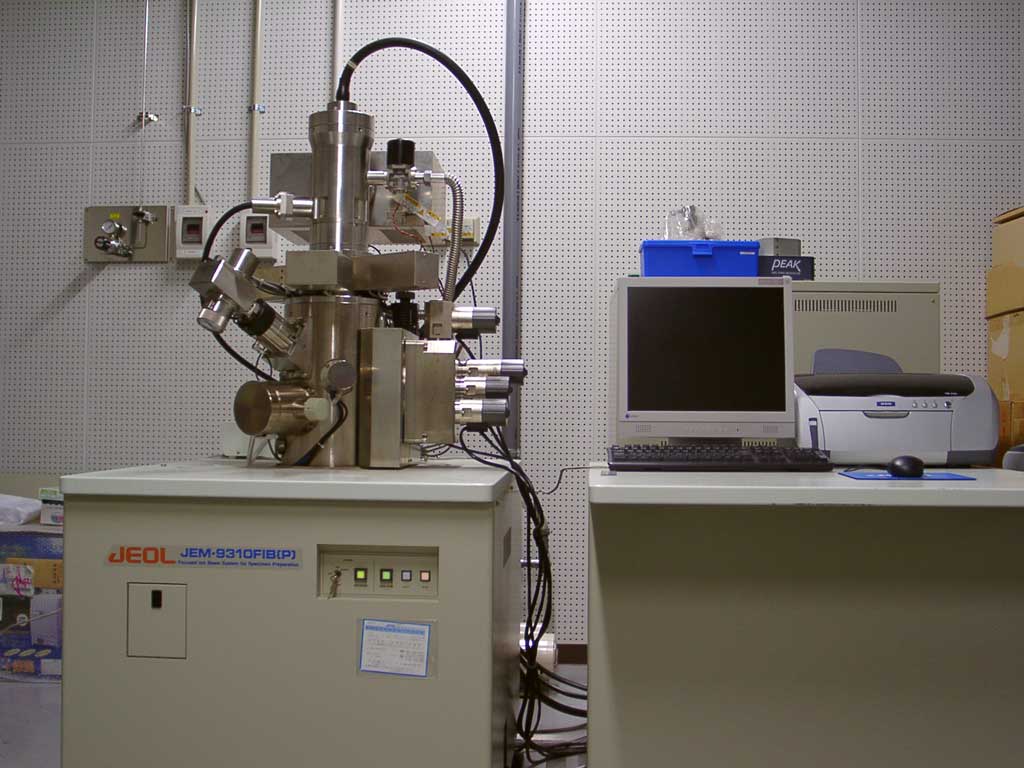

JEOL JEM-9310FIB
加速電圧30kVのGaイオンビームにより、SEM、TEM 観察用試料を加工します。デポジション機能はカーボンに対応します。
[設置場所:山手4号館103]
低真空分析走査電子顕微鏡
日立ハイテクノロジーズ SU6600
BrukerAXS FQ5060/XFlash6
加速電圧0.5〜30kVで、二次電子像、反射電子像、明視野透過電子像を観察します。10Pa〜300Paの低真空観察に対応します。EDS(EDX)による元素分析や元素マッピングが可能です。
[設置場所:実験棟B09]
X線
単結晶X線回折装置
Rigaku MERCURY CCD-1・R-AXIS IV
X線源(Mo・5kW)、CCD検出器を備えた単結晶X線回折装置。窒素ガス吹付式温度可変装置を備え100〜400Kの温度測定が可能。
[設置場所:南実験棟SB04]
単結晶X線回折装置
Rigaku MERCURY CCD-2
X線源(Mo・5kW)、CCD検出器を備えた単結晶X線回折装置。窒素ガス吹付式温度可変装置を備え100〜400Kの温度測定が可能。
[設置場所:南実験棟SB04]
単結晶X線回折装置 微小結晶
Rigaku MERCURY CCD-3
X線集光ミラーを備えた単結晶X線回折装置で従来の4倍程度のビーム強度を持ち、微小な結晶の解析に適する。ビーム径は0.2mm 程度。また、ヘリウム/窒素切替式の吹付式試料冷却装置を備え25K程度までの低温測定が可能。
[設置場所:南実験棟SB04]
粉末X線回折装置
Rigaku RINT-UltimaIII
X線源(Cu・2kW)、シンチレーションカウンターを備えた粉末X線回折装置。光学系(集中法・平行ビーム法)や試料台等のオプションは、測定に合わせて選択可能。
[設置場所:山手3号館1階X線回折測定室]
X線溶液散乱計測システム
リガク NANO-Viewer
小角散乱による溶液状試料(タンパク質、ミセル、コロイドなど)の構造解析。高輝度X線発生装置 RA-Micro7、2次元検出器 PILATUS200K
[設置場所:南実験棟SB14]
蛍光X線分析装置

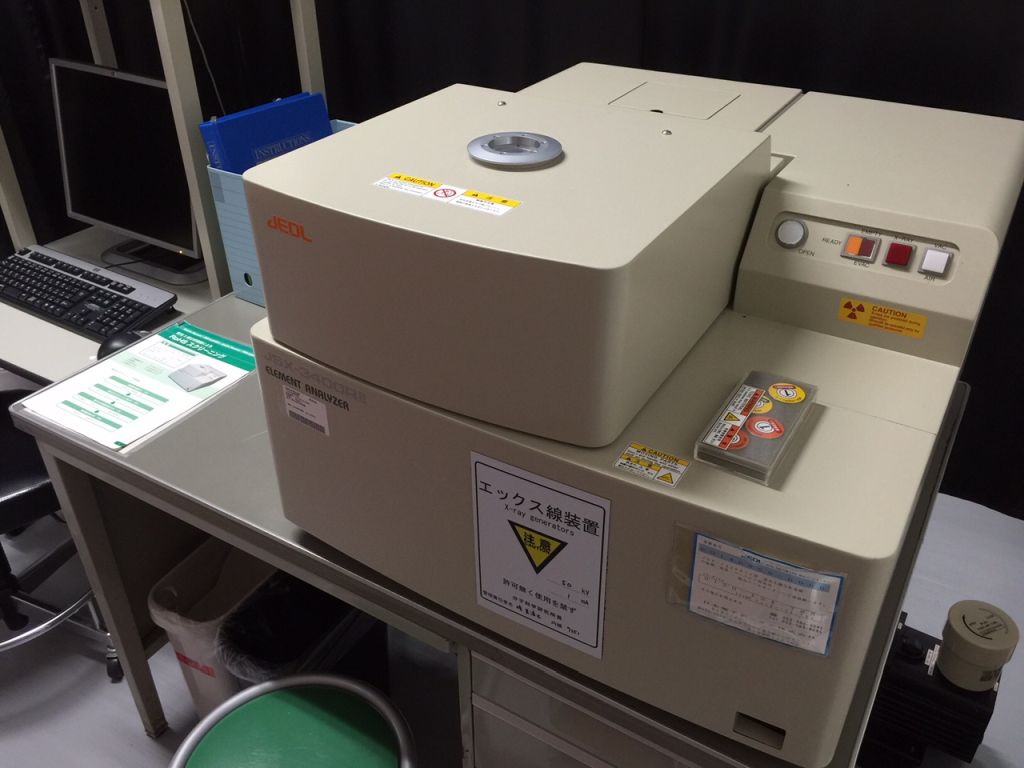

JEOL JSX-3400RII
高感度・高分解能Si(Li)半導体検出器を搭載している。1mmφのコリメータによって微小異物もCCDカメラで観察しながら試料の分析ができる。分析結果報告書作成ソフトによって、報告書が容易に作成可能。
[設置場所:南実験棟S105]

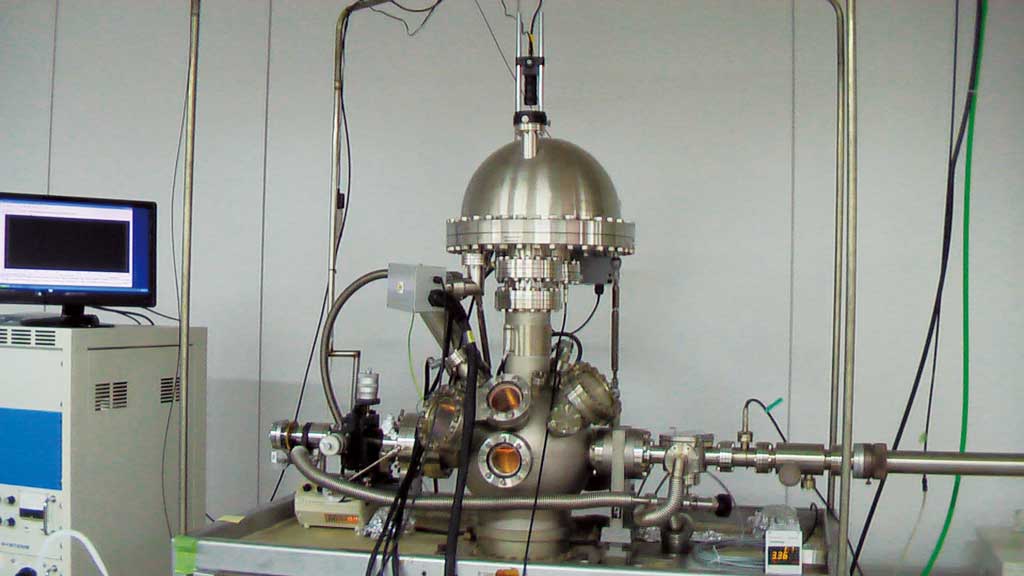

電子分光
機能性材料バンド構造顕微分析システム
静電半球型アナライザーを用いた機能性材料の価電子バンド構造測定システム。ディフレクターを使用することで2次元波数空間マッピングを行うことが可能。薄膜作製用真空チェンバー、試料表面処理チェンバー(電子衝撃加熱、通電加熱、Ar+スパッタが可能)、電子線回折装置、劈開機構を利用することができるため、 様々な機能性材料の測定に対応。
[設置場所:実験棟216]
X線光電子分光装置
Omicron EA-125
超高真空中で試料にX線を照射し、放出される電子(光電子)のエネルギー値を検出することにより、極表面の組成、化学状態解析が行える装置である。測定対象は、絶縁物から導体まで幅広くほとんどの材料に対して分析可能である。
[設置場所:実験棟215]

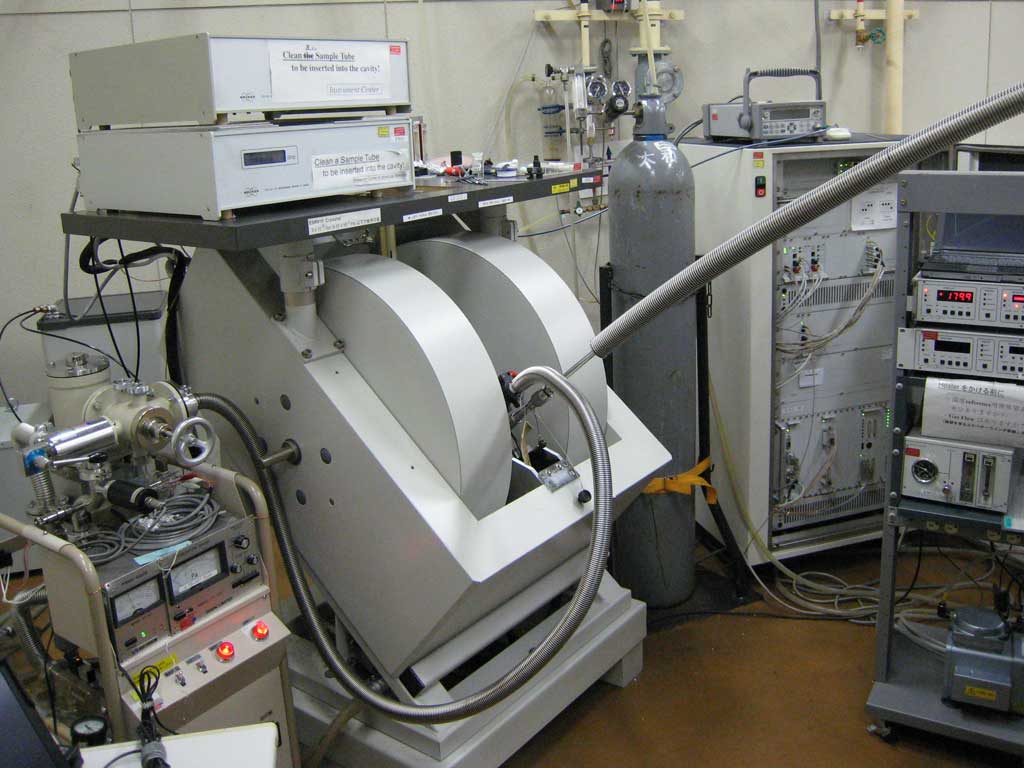

電子スピン共鳴

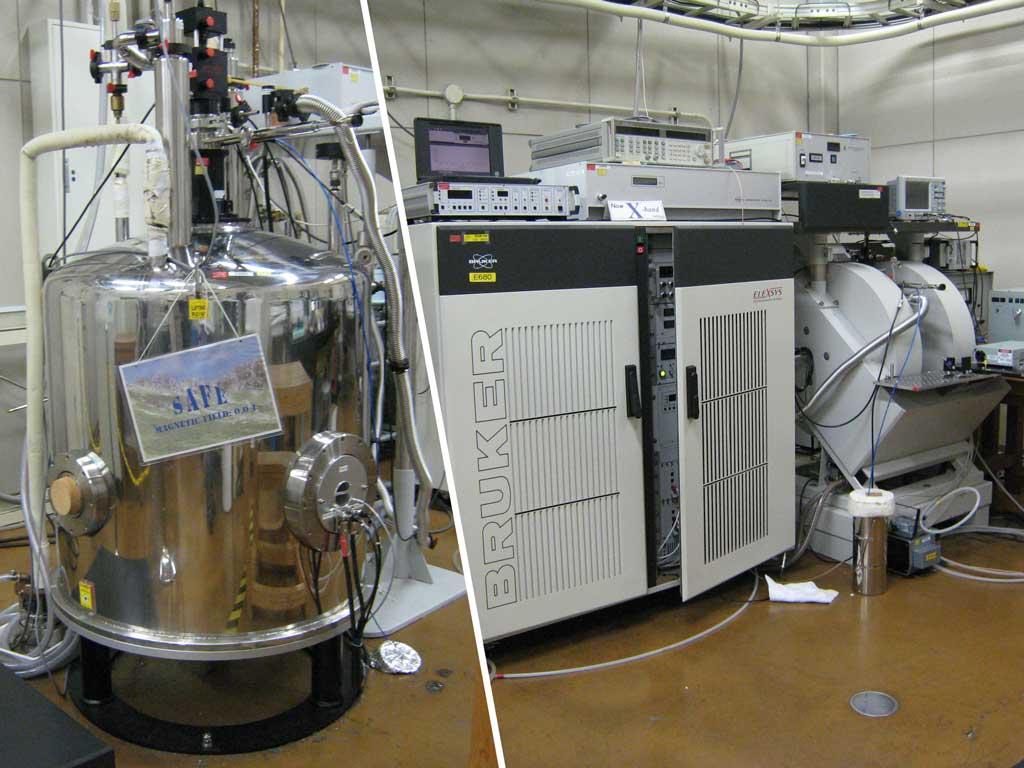

Bruker E680
高周波・高磁場W-band測定が可能なESR装置。その他、多周波数(X-、Q-band)、多種(パルス、多重共鳴)測定も可能。X-、Q-bandではナノ秒波長可変レーザーを用いた時間分解測定にも対応。
[設置場所:極低温棟001]

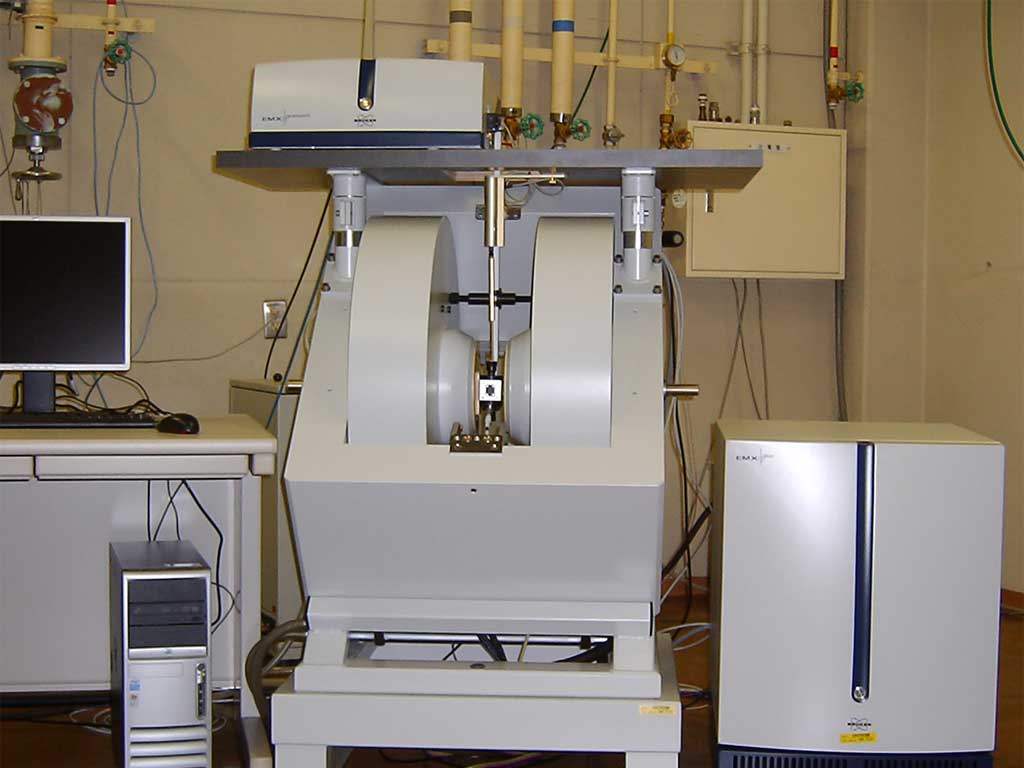

Bruker EMX Plus
高感度X-bandキャビティを備えたcw−ESR装置。幅広い温度可変(LHe:3.8〜300K、LN2:100〜300K、Air:RT〜500K)測定に対応。
[設置場所:極低温棟002]
Bruker E500
X-bandに加えQ-bandにも対応したcw−ESR装置。X-bandでは1.5〜4Kの温度可変やENDOR(電子-核二重共鳴)測定にも対応。
[設置場所:極低温棟001]

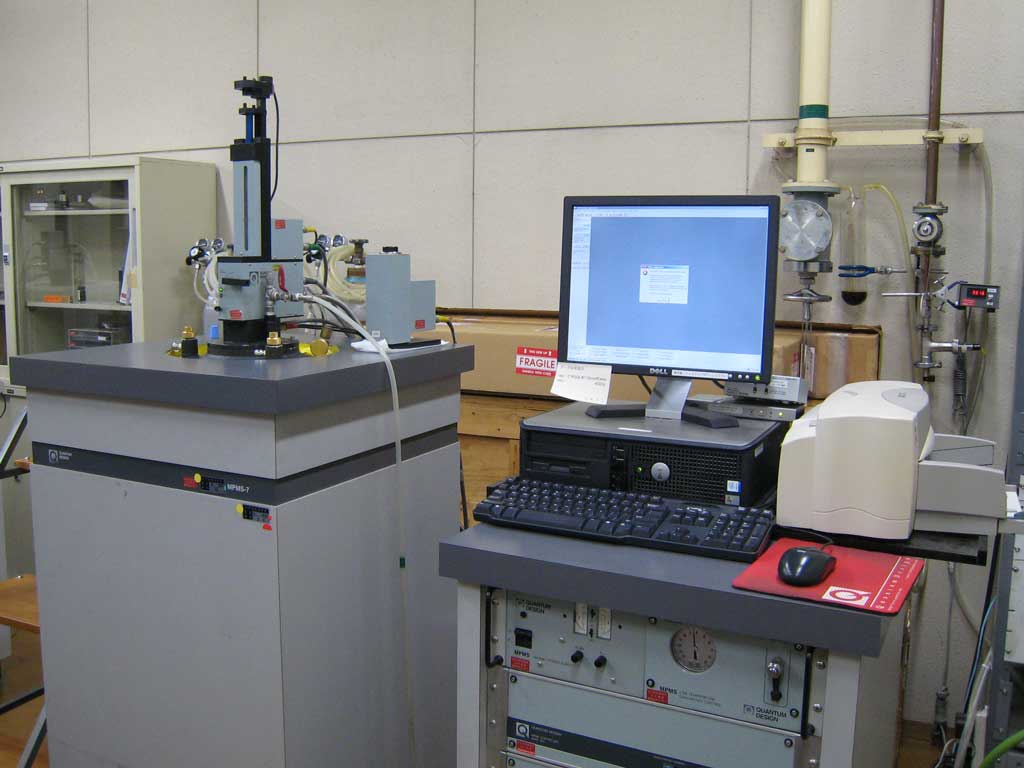

SQUID

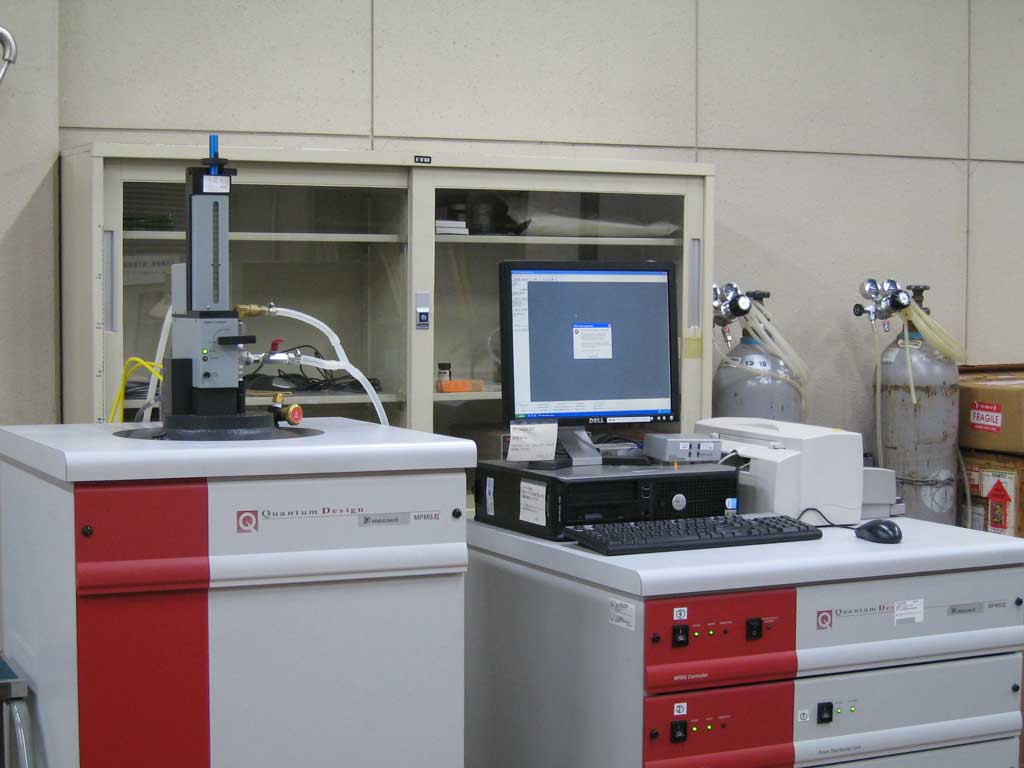

Quantum Design MPMS-7
7T超伝導磁石・超伝導量子干渉素子(SQUID)を搭載した高感度磁束計。1.9〜400Kの温度可変に加え、オーブンを用いた高温測定(350〜800K)にも対応。
[設置場所:極低温棟006]
Quantum Design MPMS-XL7
7T超伝導磁石・超伝導量子干渉素子(SQUID)を搭載した高感度磁束計。1.9〜400KのDC測定に加え、AC測定が可能。超低磁場や電気抵抗測定にも対応。
[設置場所:極低温棟006]
熱分析
示差走査型カロリメーター(溶液)
MicroCal VP-DSC
示差走査型のカロリメーター。温度変化による、溶液中の試料の転移または変性の熱変化を測定できる。転移中点温度(Tm)、エンタルピー変化(ΔH)、熱容量変化(ΔCp)のパラメータを得ることができる。生体試料に特化した仕様のため、温度範囲は1℃〜130℃。
[設置場所:山手4号館101]
等温滴定型カロリメーター(溶液)

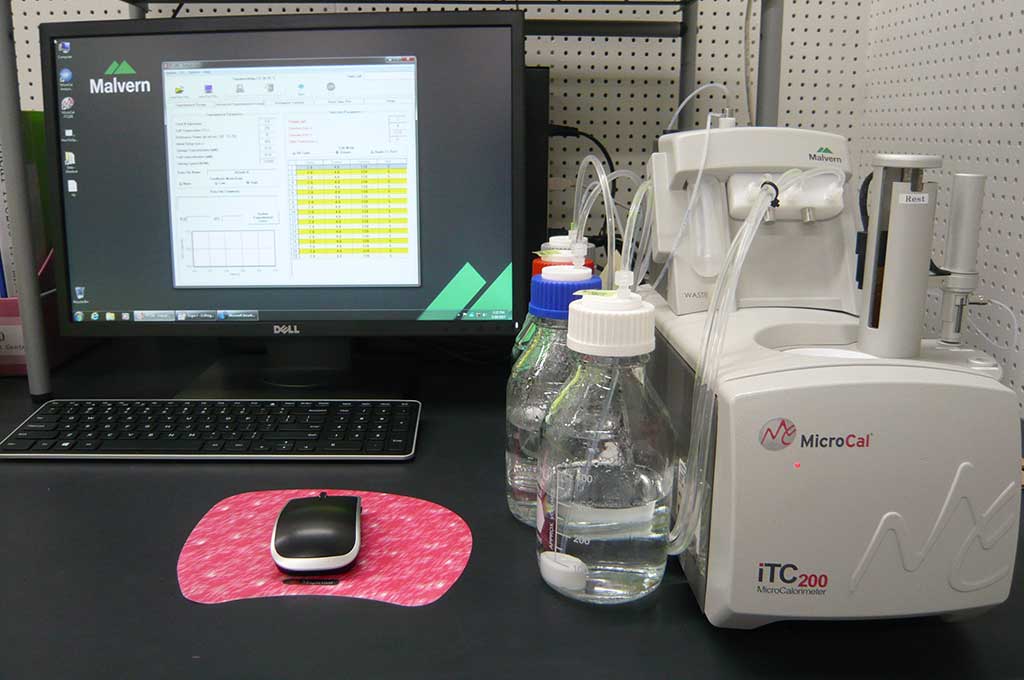

MicroCal iTC200
等温滴定型のカロリメーター。一定温度下で、リガンド滴下によって生じる溶液中の相互作用の熱変化を測定できる。結合定数(K)、結合比(N)、エンタルピー変化(ΔH)、エントロピー変化(ΔS)のパラメータを得ることができる。温度範囲は2℃〜80℃。
[設置場所:山手4号館101]

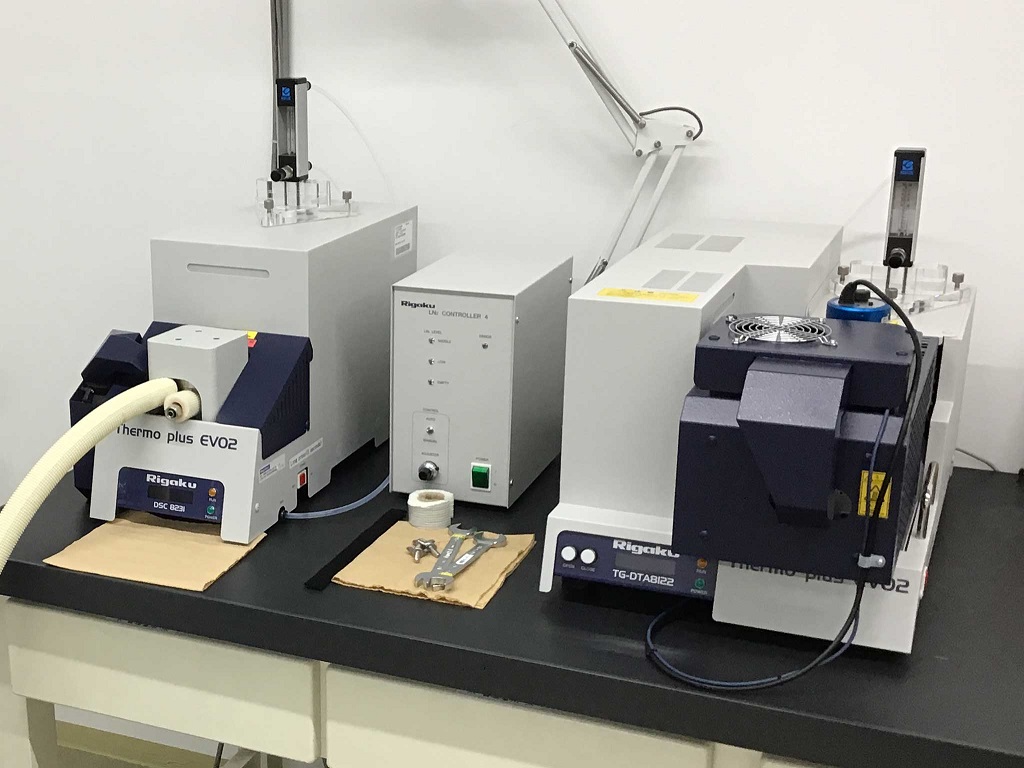

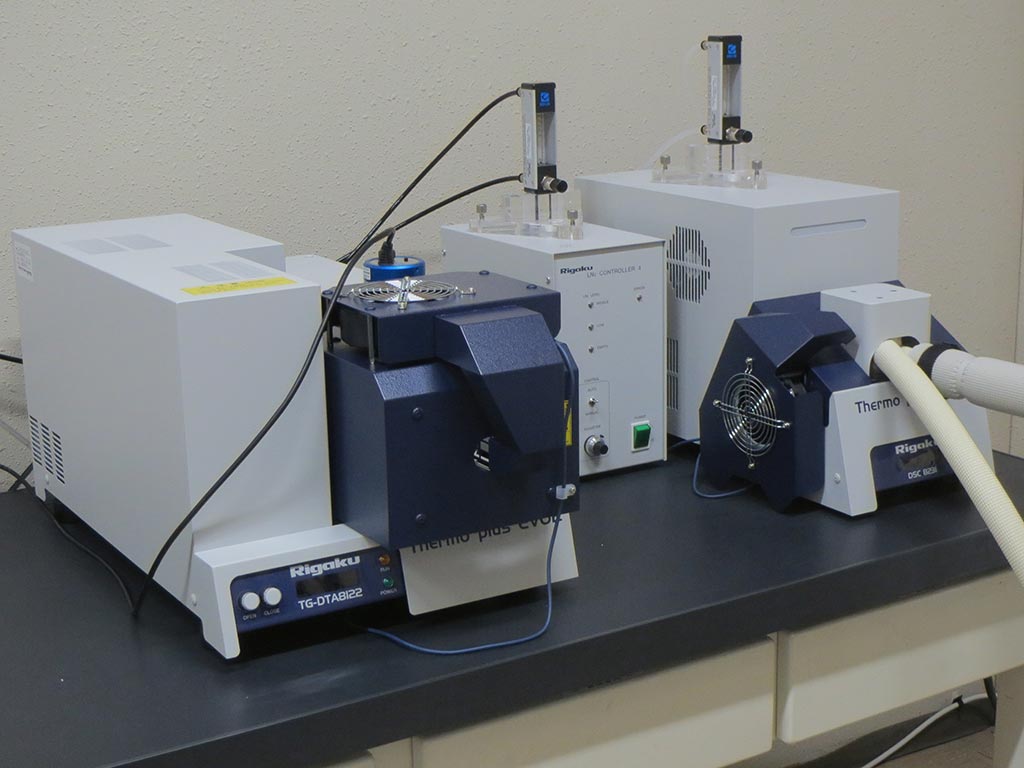

熱分析装置(固体・粉末)
TA Instruments TGA2950、SDT2960、DSC2920

※利用停止中
熱重量変化測定(TGA)、示差熱・熱重量同時測定(SDT:Simultaneous DSC-TGA)、示差走査熱量測定(DSC)が可能。温度範囲は、TGA:室温〜1000℃、SDT:室温〜1500℃、DSC:-130〜600℃。
[設置場所:極低温棟010]

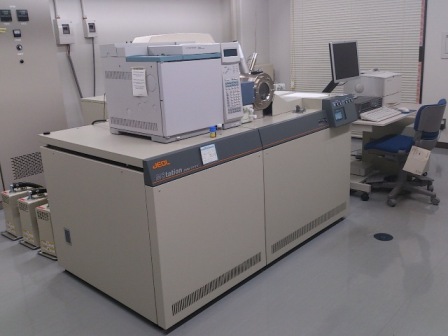

質量分析
MALDI-TOF質量分析計
Applied Biosystems Voyager DE-STR
イオン化部はマトリックス支援レーザー脱離イオン化(MALDI)、質量分離部が飛行時間型の質量分析計(TOF-MS)。測定には感度、分解能が異なるLinear modeとReflector modeの2種類が可能。
[設置場所:山手4号館403]
分光
顕微ラマン分光装置

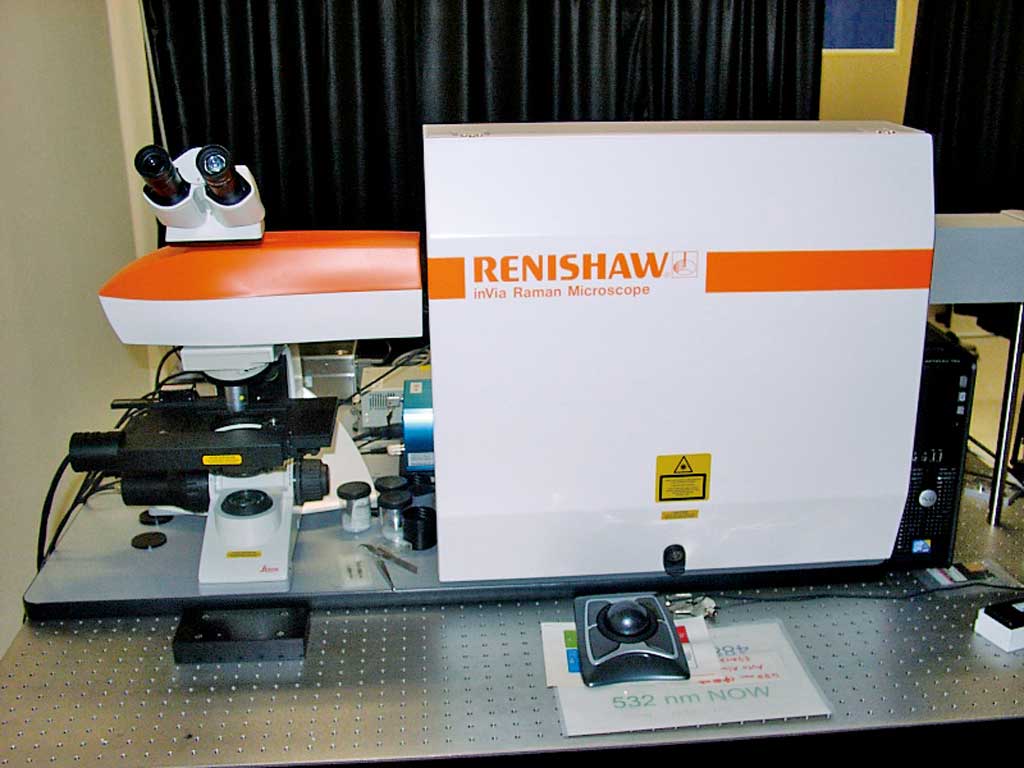

RENISHAW in Via Reflex
顕微ラマン分光システムによる分子構造,局所結晶構造解析を支援。コンフォーカル光学系+冷却CCDによる高空間分解能,高感度観測。488 nm から 785 nm までの励起波長選択,ヘリウム温度までの試料冷却が可能。
[設置場所:南実験棟S105]
FT遠赤外分光器

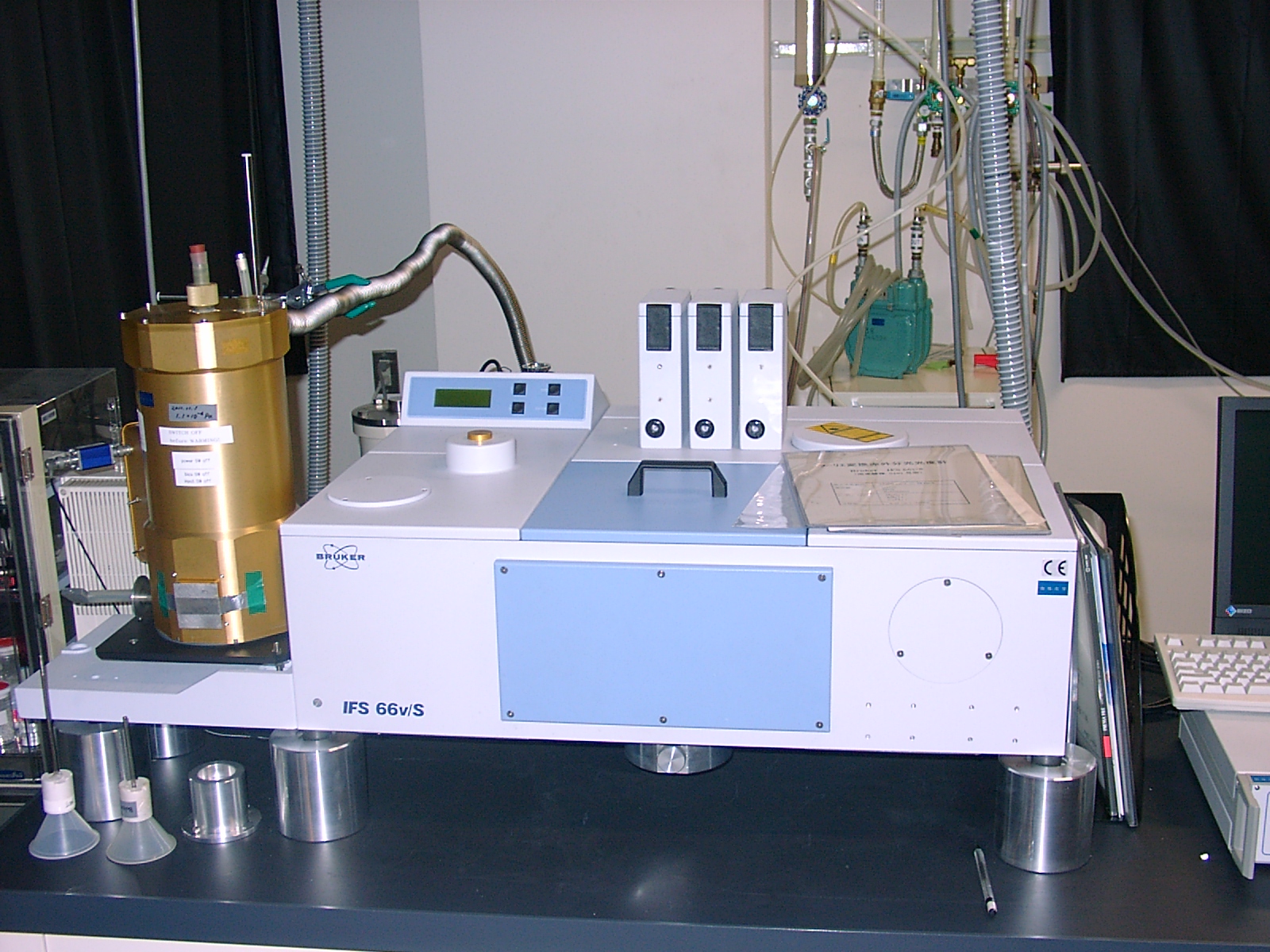

Bruker IFS66v/S
遠赤外スペクトル測定支援。格子フォノン,分子ねじれ振動などの集団運動や分子間水素結合,配位結合等の弱い結合による光学モードを検出。
[設置場所:南実験棟S105]
蛍光分光光度計
HORIBA SPEX Fluorolog3-21
紫外可視用と近赤外用の光電子増倍管を備え、フォトンカウンティング検出によって、波長1500nmまで超微弱蛍光測定が可能。高速波長スキャンで、蛍光励起スペクトル(3Dマトリックススキャン)も短時間で測定できる。
[設置場所:南実験棟S105]
可視紫外分光光度計
Hitachi U-3500
測定波長範囲(200nm〜3200nm)が広く、ダブルモノクロによって超低迷光で高い吸光度の測定が可能。また、ダブルビーム方式でドリフトを補正し、高精度で安定な測定ができる。
[設置場所:南実験棟S105]

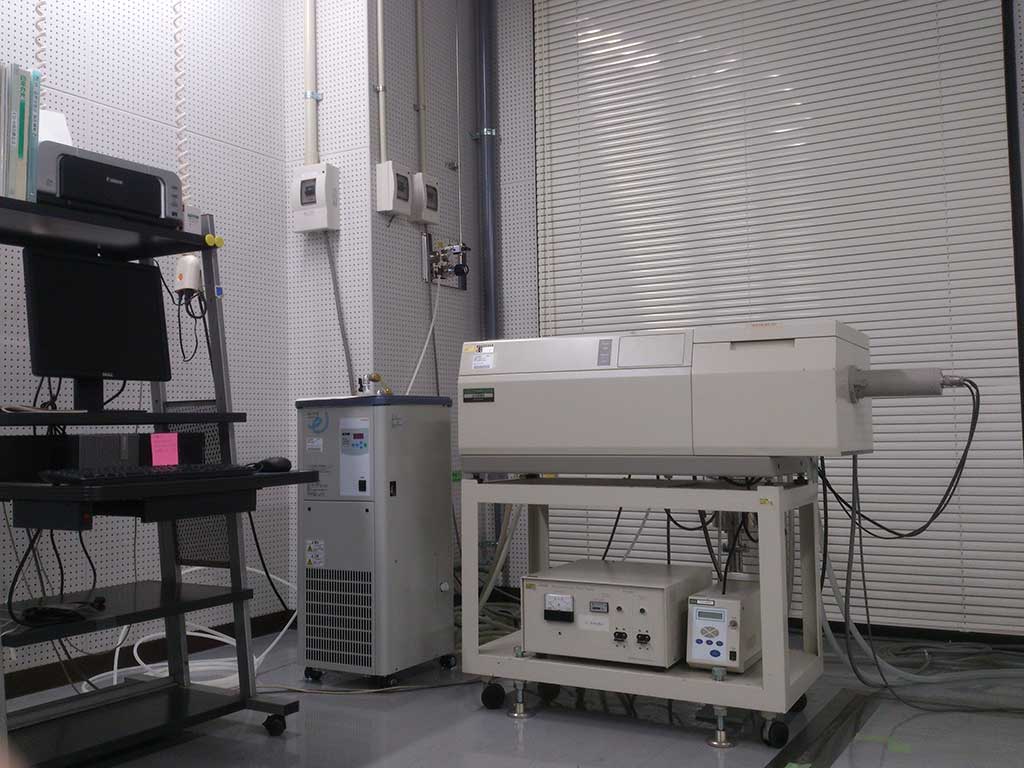

円二色性分散計
JASCO J-720WI
光学活性分子の立体構造(相対〜絶対配置、立体配座、生体高分子の高次構造)を解析する手段として利用。付属品としてペルチェ式恒温装置、温度コントローラー、タンパク質二次構造解析プログラム、クライオスタット、MCDを所有。
[設置場所:山手4号館101]
レーザー
ピコ秒レーザー
Spectra-Physics、Quantronix Millennia-Tsunami、TITAN-TOPAS
TOPASによって、紫外光から赤外光まで波長可変できるピコ秒パルスレーザー。ディレイステージも備えポンプ・プローブ実験も可能。再生増幅器出力は、レーザー加工にも適用できる。
[設置場所:実験棟B08]
ナノ秒エキシマー励起色素レーザー
Coherent Compex Pro 110

※H29年度で利用停止予定です
主として紫外から可視領域のナノ秒パルスレーザー光を発振させることができ、様々な分子の光励起光源等に用いることができる。
[設置場所:レーザー棟103]
ナノ秒Nd:YAG励起OPOレーザー
Spectra Physics GCR-250 ScanmateOPPO

※H29年度で利用停止予定です
主として可視から近赤外領域のナノ秒パルスレーザー光を発振させることができ、様々な分子の光励起光源等に用いることができる。
[設置場所:レーザー102]
ナノ秒フッ素系エキシマ-レーザー
LAMBDA PHYSIK Compex110F

※H29年度で利用停止予定です
193 nm、248 nm、351nmのナノ秒パルスレーザー光を発振させることができ、光解離や光イオン化などの光源として用いることができる。
[設置場所:レーザー棟105]
高磁場NMR

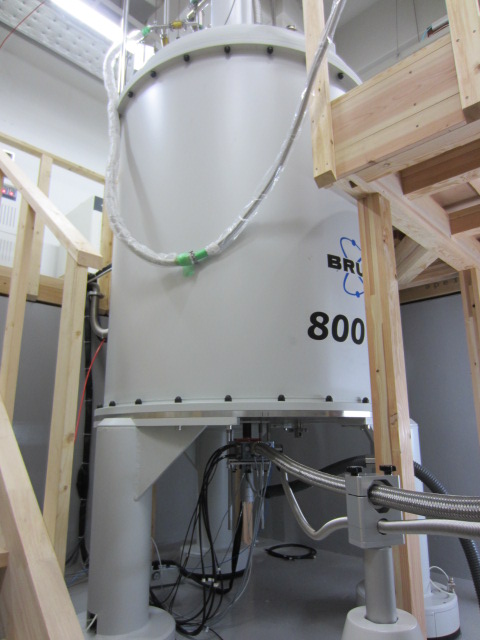

Bruker AVANCE 800US
800MHz溶液NMRによる生体分子複合体をはじめとする低溶解性物質などの高感度・高分解能測定支援。極低温プローブによる1H-13C-15N三重共鳴測定に対応。
[設置場所:山手4号館102]
Bruker AVANCE 600
600MHz 固体NMRによる蛋白などの生体分子、有機材料、天然物などの精密構造解析支援。1H-13C-15N 3重共鳴実験まで対応。
[設置場所:実験棟119]
JEOL JNM-ECA600
溶液測定専用の600MHzの核磁気共鳴装置。3種類のプローブを所有しており、低周波数核種の多核測定や、長時間低温測定などの特殊な測定に対応。
[設置場所:山手5号館予備測定室]

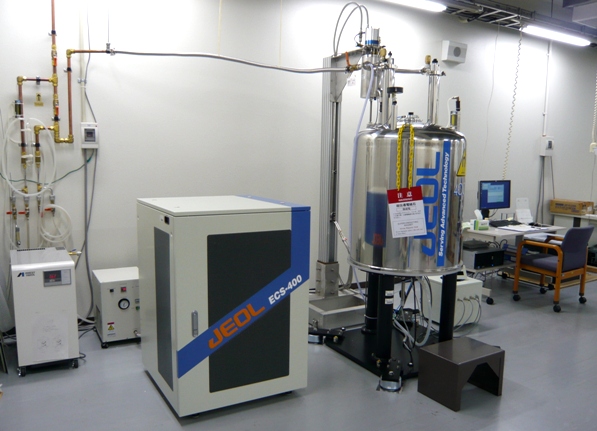

所内専用
核磁気共鳴(NMR)装置
[設置場所:山手4号館408]
超伝導磁石付希釈冷凍機

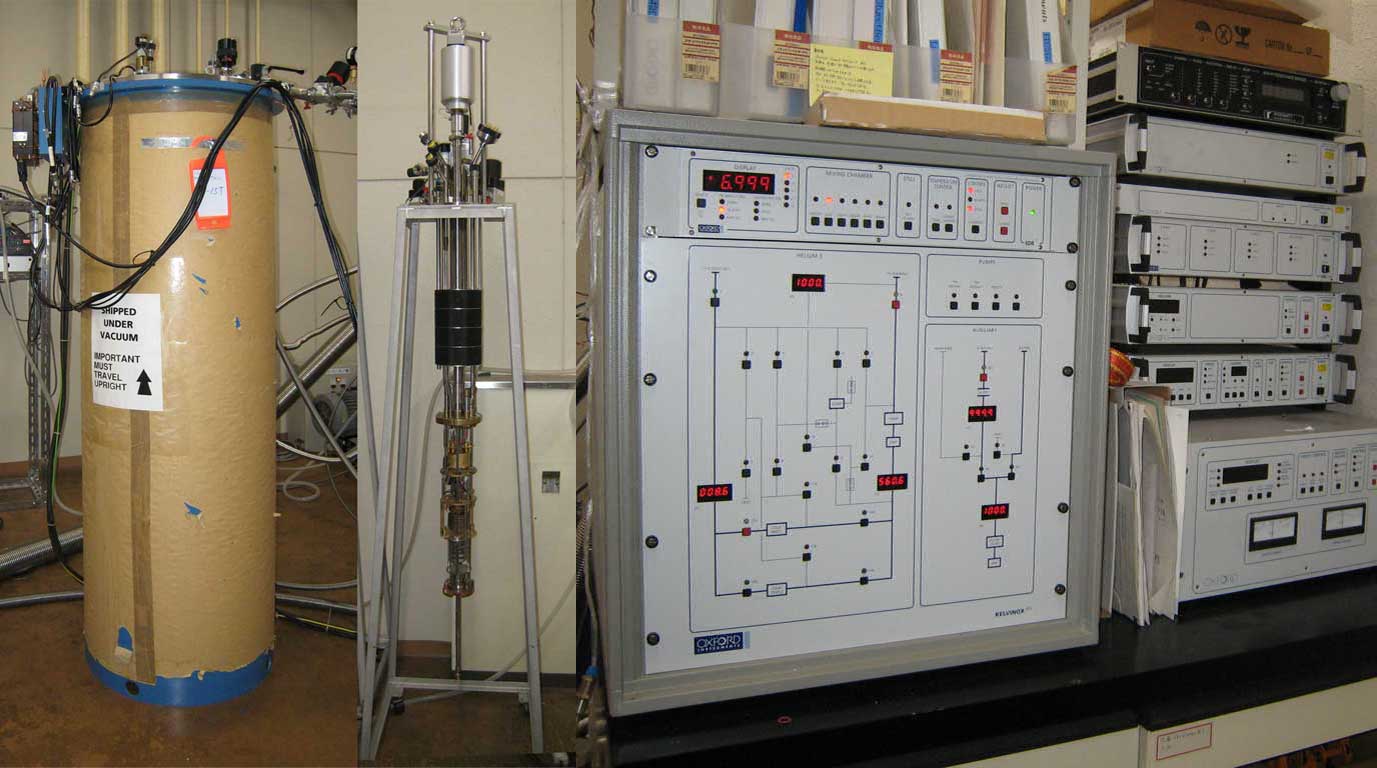

Oxford Kelvinox 400
最低到達温度21mK、最大磁場15T。全自動ガスハンドリングシステム(Kelvinox IGH)により、冷却工程が自動化されている。
[設置場所:実験棟004]

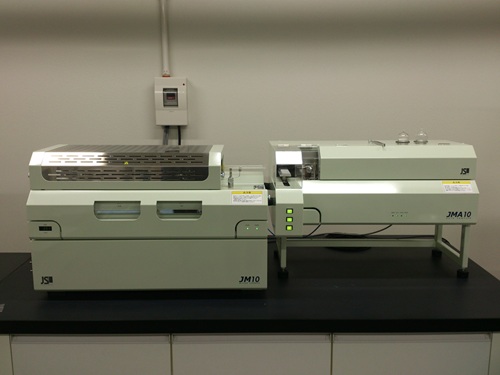

小型機器
→ 機器リスト・利用方法は こちら
[設置場所:南実験棟S321]
明大寺地区極低温施設
ヘリウム液化システム、液体ヘリウム自動供給装置、液体ヘリウム貯槽、液体窒素自動供給装置、ヘリウム回収ライン
[設置場所:極低温104、105]
山手地区極低温施設
全自動ヘリウム液化機、液体ヘリウム貯槽、液体窒素貯槽、液体窒素自動供給装置、ヘリウム回収ライン
[設置場所:山手4号館]
